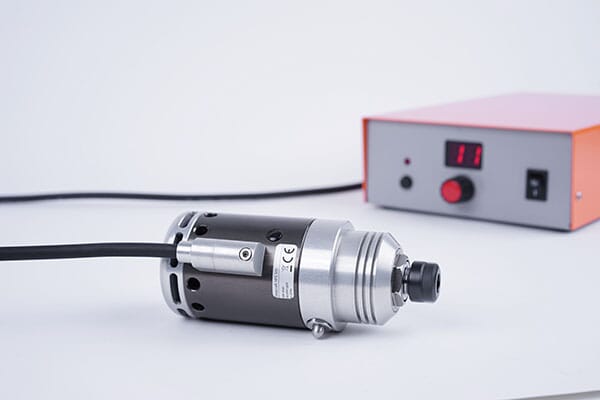

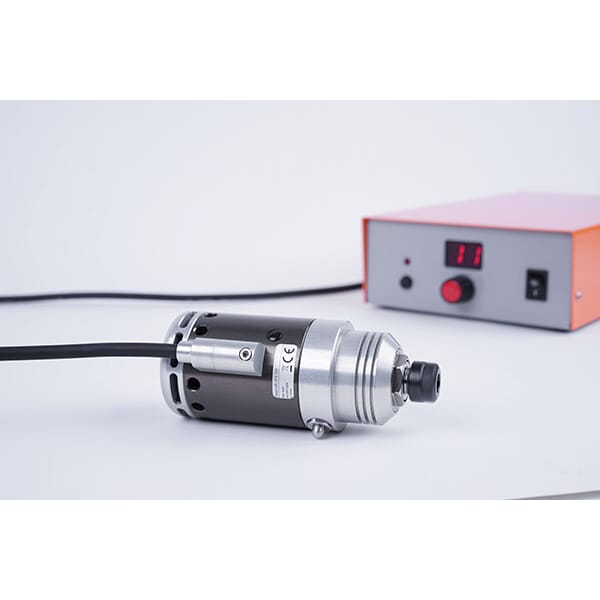

HF-500 v2 høyfrekvensspindel
Kompakt høyfrekvensspindel med høy presisjon og stillegående drift
STEPCRAFT HF-500 v2 er andre generasjon av STEPCRAFTs populære høyfrekvensspindel. Den bygger videre på den velprøvde konstruksjonen fra første generasjon, men er forbedret med en rekke nye funksjoner som gir høyere presisjon, enklere betjening og økt driftssikkerhet.
- Svært høy presisjon (< 0,01 mm rundløpsnøyaktighet)
- Lavt støynivå – kun 70 dB
- Tre presisjonskulelager for maksimal stabilitet
- Kraftig 3-faset asynkronmotor med høyt dreiemoment

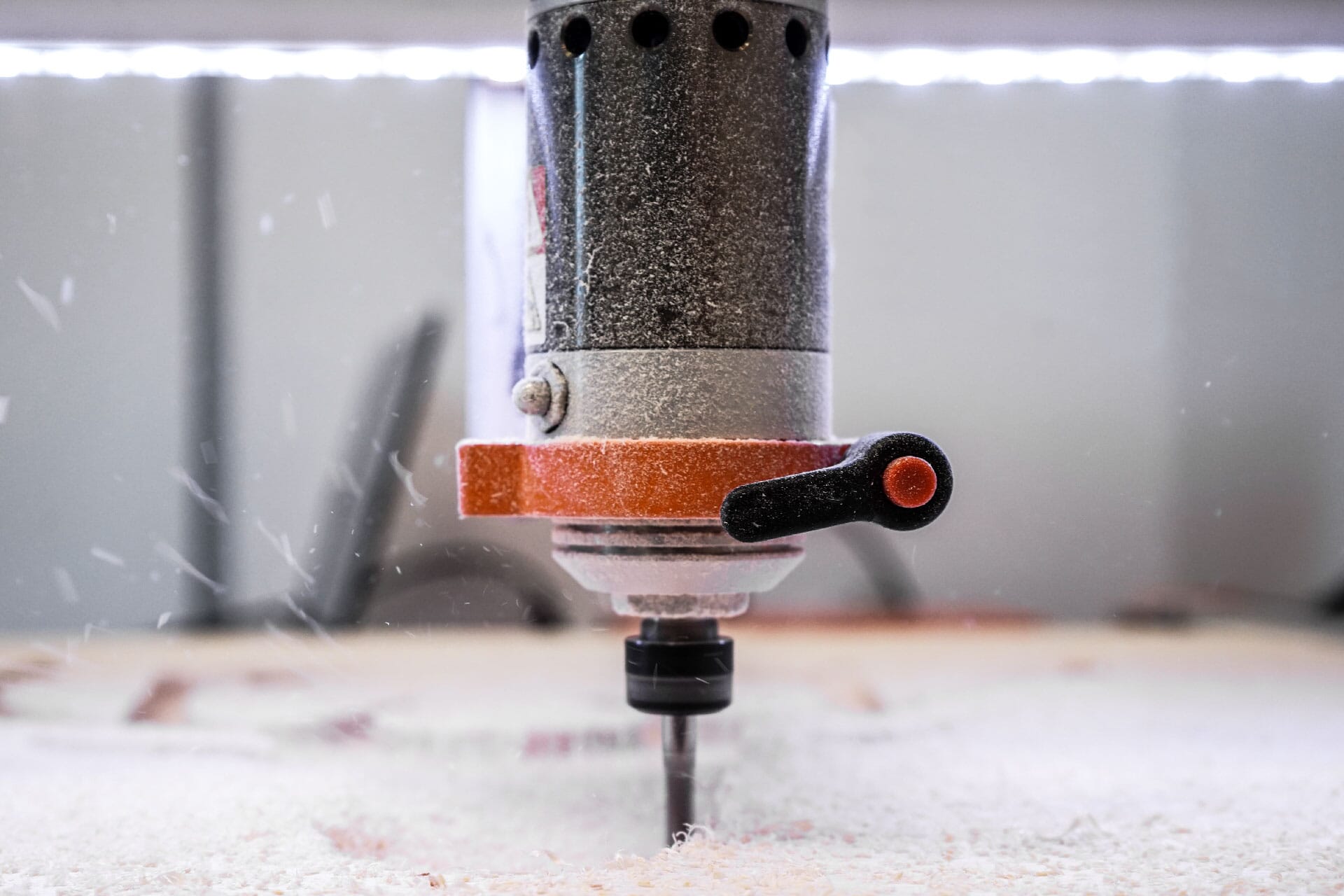

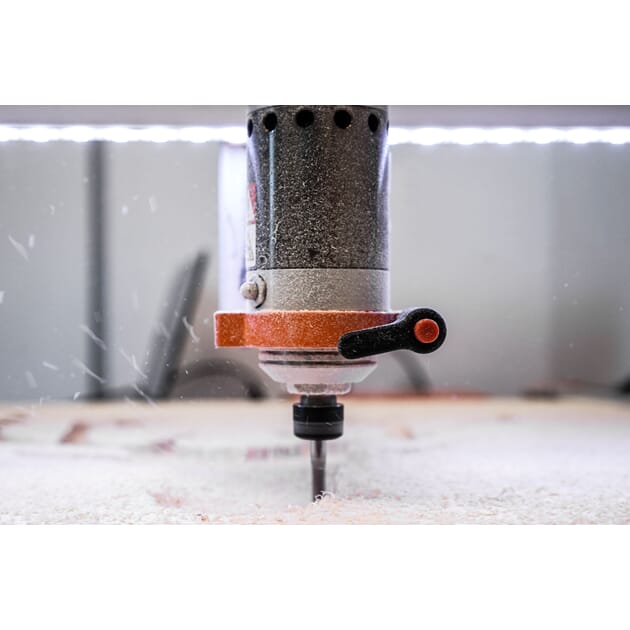

- Utviklet for lange arbeidsøkter og krevende CNC-bearbeiding
Den kompakte spindelen er utstyrt med en kraftig 3-faset asynkronmotor med høyt dreiemoment, noe som gir jevn og presis maskinering i et bredt spekter av materialer.
Tre presisjonskulelager sørger for svært høy rundløpsnøyaktighet, redusert vibrasjon og lang levetid. Den vedlikeholdsfrie levetidssmøringen bidrar til stabil drift og minimalt vedlikehold.
Fleksibel og enkel å integrere
Den medfølgende styreenheten er fullstendig nyutviklet og har et brukervennlig grensesnitt med støtte for seks språk. Turtallet kan enkelt justeres direkte fra styreenheten.

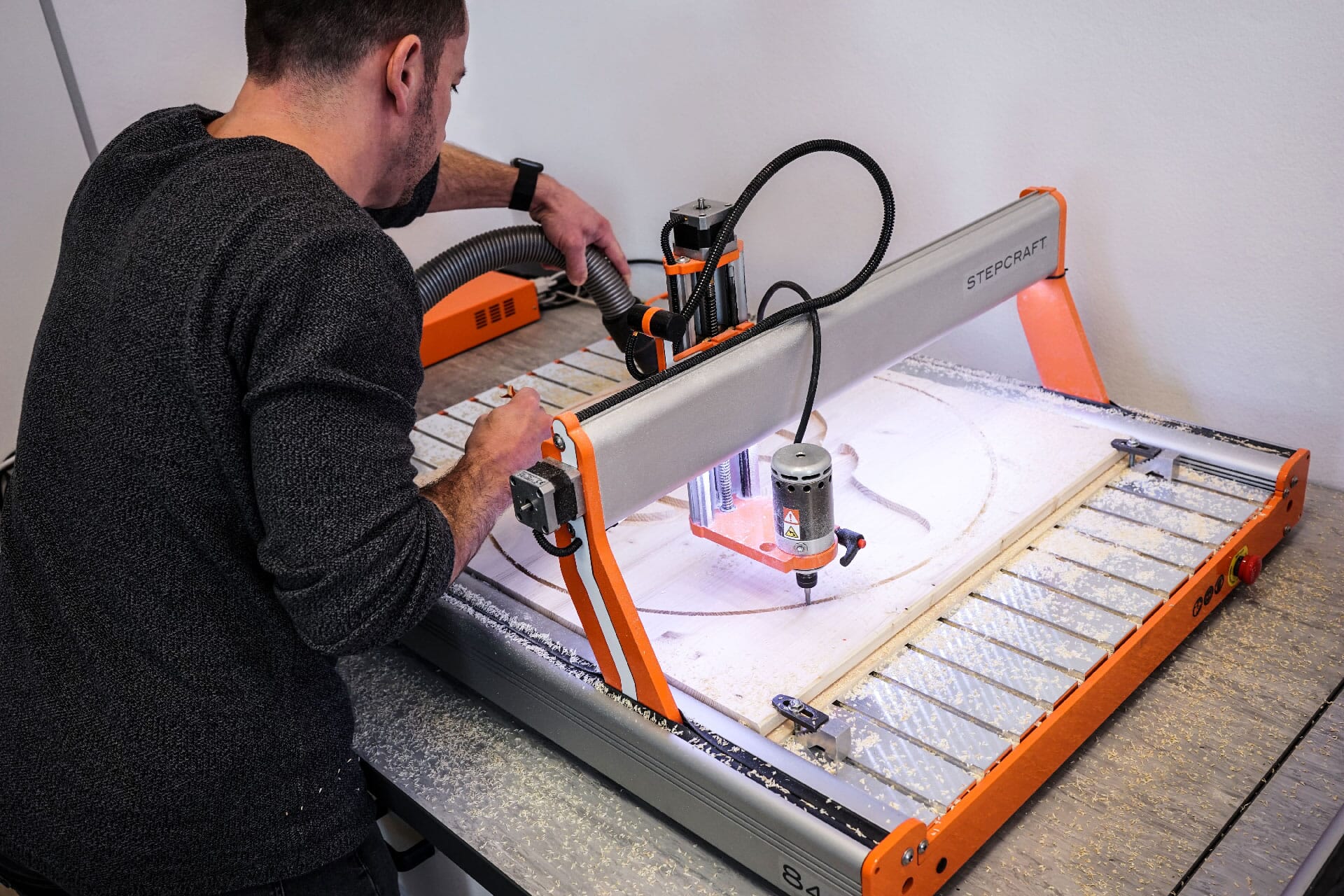

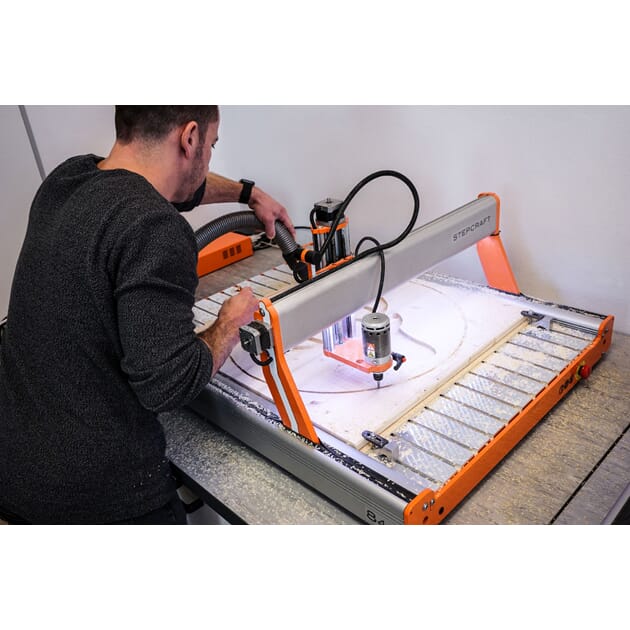

HF-500 v2 kan brukes både med STEPCRAFT CNC-maskiner og CNC-maskiner fra andre produsenter. Styresignalene kan konfigureres for både:
- Analog styring
- Digital styring
- 5 V PWM-signal
- 10 V PWM-signal
Dette gjør spindelen svært fleksibel ved integrasjon i ulike CNC-systemer.
Merk: ER11-spennhylser følger ikke med og må bestilles separat.
Egenskaper
- Kompakt høyfrekvensspindel
- Andre generasjon med forbedret styreenhet
- Kraftig 3-faset asynkronmotor
- Høyt dreiemoment
- Svært høy rundløpsnøyaktighet
- Tre presisjonskulelager
- Lavt vibrasjonsnivå
- Vedlikeholdsfri levetidssmøring
- Labyrintkjøling med luft
- Stillegående drift – kun 70 dB
- Kan styres med både analogt og digitalt signal
- Kompatibel med STEPCRAFT og en rekke andre CNC-maskiner
Tekniske spesifikasjoner
| Spesifikasjon |
Verdi |
| Effekt (inn) |
500 W |
| Effekt (ut) |
425 W |
| Turtall |
1 000–25 000 o/min |
| Motor |
3-faset asynkronmotor |
| Antall poler |
14 |
| Rotasjonsretning |
Med klokken |
| Spennsystem |
ER11 |
| Maks. verktøydiameter |
8 mm |
| Husmateriale |
Anodisert aluminium 7075 |
| Husdiameter |
52 mm |
| Skaftdiameter |
43 mm |
| Høyde |
130 mm |
| Rundløpsnøyaktighet |
< 0,01 mm |
| Lager |
3 stk. presisjonskulelager |
| Kjøling |
Labyrint luftkjøling |
| Støynivå |
70 dB |
| Maks. spenning |
24 V |
| Maks. strøm |
14,6 A / 20,8 A |
| Vekt |
650 g |
Leveringsomfang
- 1 stk. HF-500 v2 høyfrekvensspindel
- Styreenhet
- D-Sub 15 tilkoblingskabel
- Fastnøkkel SW17
- ER11-spennmutter
- Brukerveiledning
OBS: Skal motoren brukes med D eller M serie trengs forlenger kabel STEP13084
