Slanger og tilkoblinger – små detaljer som gjør stor forskjell

CamVac Kunnskapssenter · Lesetid: ca. 7 minutter

Mister du sugekraft?
Problemet kan være enklere enn du tror

Du kobler til støvavsuget, starter maskinen og forventer god oppsamling av støv og spon.

Likevel blir det liggende igjen støv rundt maskinen.

Den første tanken er ofte:

"Jeg trenger et kraftigere støvavsug."

Men i mange tilfeller ligger problemet et helt annet sted.

Hvordan slanger, rør og overganger er montert, kan ha stor betydning for hvor effektivt støvavsuget arbeider.

Luft følger minste motstands vei

Et støvavsug fungerer ved å skape en luftstrøm.

Jo mindre motstand luften møter på veien fra maskinen til støvavsuget, desto bedre blir resultatet.

Motstanden øker blant annet med:

lange slanger
mange bend
skarpe vinkler
små dimensjoner
unødvendige reduksjoner

Hver eneste innsnevring reduserer luftstrømmen.

CamVac Faktaboks

Den beste luftstrømmen får du ved å holde slangen så kort, rett og romslig som mulig.

Store dimensjoner gir mindre motstand enn små.

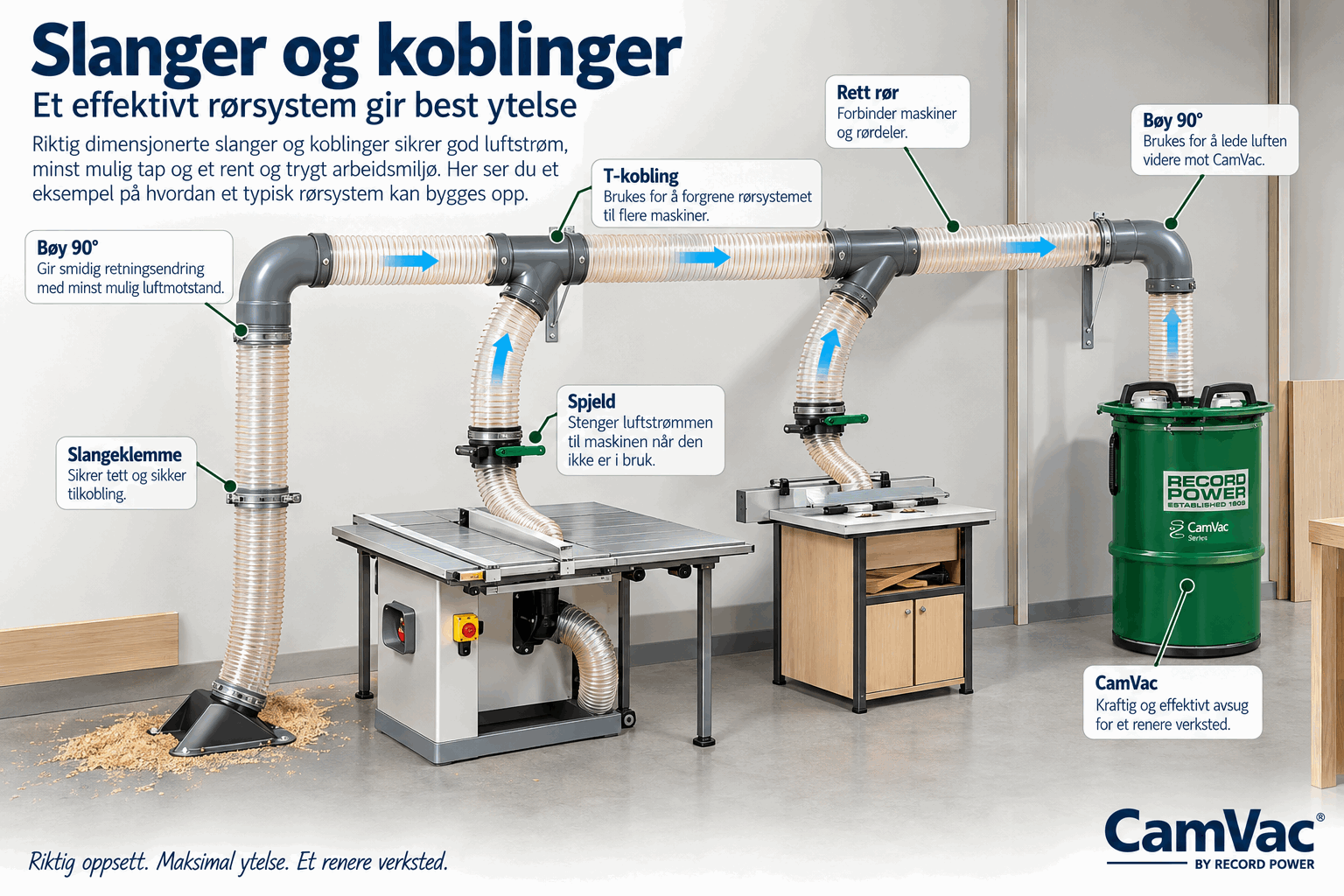

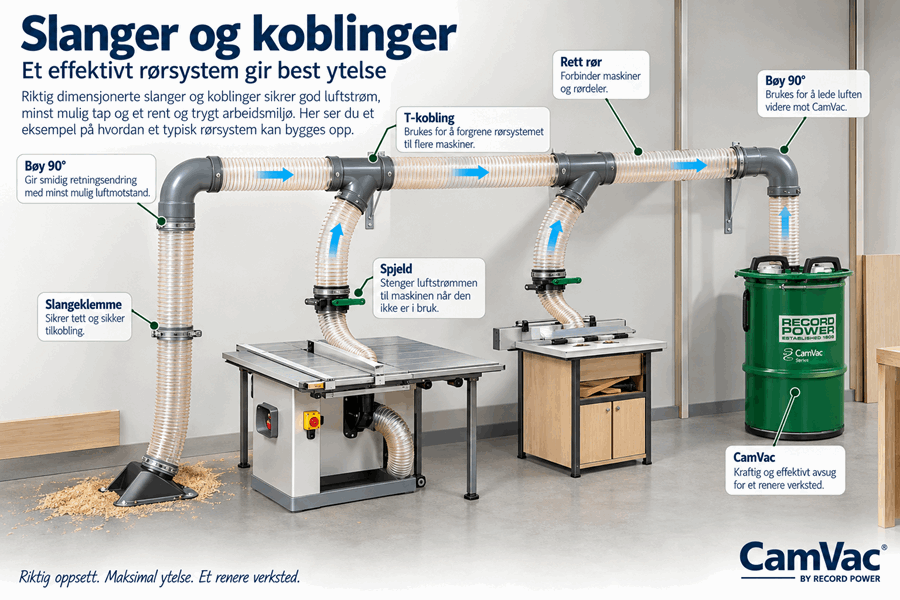

Det finnes mange måter å lage et avsugsystem, en kort illustrasjon kan se slik ut:

Hvor bør reduksjonen sitte?

Dette er en av de vanligste feilene.

Mange monterer en reduksjon direkte på støvavsugets innløp.

Det virker logisk.

Men det er sjelden den beste løsningen.

En bedre metode er å beholde full slangediameter så langt som mulig, og først redusere dimensjonen ved maskinens avsugsuttak.

På denne måten kan luftstrømmen utnytte den største delen av systemet før den tilpasses maskinen.

CamVac Faktaboks

Hovedregelen er enkel:

➡ Stor diameter så lenge som mulig.

➡ Reduser først ved maskinen.

Hvorfor virker dette?

Tenk på en motorvei.

Når veien har fire felt, flyter trafikken godt.

Hvis veien plutselig blir ett kjørefelt allerede ved avkjørselen, oppstår kø lenge før innsnevringen.

Luft oppfører seg på mange måter på samme måte.

En tidlig reduksjon skaper motstand som påvirker hele systemet.

Har slangelengden betydning?

Ja.

Jo lengre slangen er, desto større blir motstanden.

Det betyr ikke at lange slanger er feil.

Men de bør:

være så korte som praktisk mulig
ha få skarpe bend
ha riktig diameter
være av god kvalitet med jevn innside

Små forbedringer kan gi overraskende stor effekt.

Fleksibel eller stiv kanal?

Begge har sine fordeler.

Fleksibel slange

Fordeler:

enkel å flytte
rask tilkobling
passer godt til mobile maskiner

Ulemper:

større luftmotstand
riflet innside kan redusere luftstrømmen

Stive rør

Fordeler:

lav luftmotstand
bedre luftgjennomstrømning
egner seg godt til faste installasjoner

Ulemper:

mindre fleksible
krever mer planlegging ved montering

Mange verksteder får den beste løsningen ved å kombinere faste rør med korte fleksible slanger ved maskinene.

CamVac Faktaboks

Den korteste og mest direkte luftveien er som regel den mest effektive.

Vanlige feil

For lang fleksibel slange.
Unødvendig mange bend.
Reduksjon montert ved støvavsuget.
For liten slangediameter.
Lekkasjer i skjøter og koblinger.
Slanger som klemmes eller bøyes kraftig.

Hver enkelt feil virker kanskje liten, men sammen kan de redusere ytelsen betydelig.

Slik får du mer ut av støvavsuget

Før du vurderer å kjøpe større utstyr, kan det være lurt å kontrollere:

✔ Er slangen kortest mulig?

✔ Er diameteren stor nok?

✔ Finnes det unødvendige reduksjoner?

✔ Er alle koblinger tette?

✔ Er filteret rent?

Ofte er det disse enkle tiltakene som gir den største forbedringen.

Dette bør du huske

✔ Stor slangediameter gir lavere motstand.

✔ Reduser dimensjonen først ved maskinen.

✔ Hold slangene korte og rette.

✔ Unngå unødvendige bend.

✔ Kontroller jevnlig koblinger og filter.

Vanlige spørsmål

Kan en lengre slange redusere sugekraften?

Ja. Lengre slanger gir større luftmotstand. Derfor bør slangen være så kort som praktisk mulig.

Er 100 mm alltid bedre enn 63 mm?

Ikke nødvendigvis. Slangediameteren bør tilpasses både støvavsuget og maskinens avsugsuttak. En større diameter er en fordel så lenge hele systemet er dimensjonert for den.

Er fleksible slanger dårligere enn faste rør?

Ikke dårligere, men de gir normalt noe høyere luftmotstand. I mange verksteder er en kombinasjon av faste rør og korte fleksible slanger den mest praktiske løsningen.

Les videre

Slik velger du riktig støvavsug

Nå har du fått innsikt i de viktigste faktorene som påvirker et støvavsugets ytelse:

partikkelstørrelser
filtrering
luftmengde
statisk trykk
HVLP og HPLV
slanger og tilkoblinger

I neste artikkel samler vi alt dette i én komplett kjøpeguide som hjelper deg å velge riktig løsning til ditt verksted.

Et godt støvavsug er ikke bedre enn filteret det bruker

Når mange skal kjøpe støvavsug, ser de først på motoreffekt, luftmengde eller størrelsen på maskinen.

Men det finnes en komponent som ofte har enda større betydning:

Filteret.

For uansett hvor kraftig støvavsuget er, har det liten verdi dersom de minste støvpartiklene passerer gjennom filteret og blåses tilbake ut i verkstedet.

Derfor er filteret en av de viktigste faktorene når du vurderer et støvavsug.

Hva gjør et filter?

Filterets oppgave er enkel:

Det skal slippe gjennom luft – men holde tilbake støv.

Jo mindre partiklene er, desto vanskeligere blir denne oppgaven.

Et godt filter må derfor kombinere:

høy filtreringsevne
god luftgjennomstrømning
lang levetid
enkel rengjøring

Disse egenskapene må være i balanse for at støvavsuget skal fungere effektivt over tid.

CamVac Faktaboks

Et kraftig støvavsug med et dårlig filter gir ikke nødvendigvis et renere arbeidsmiljø.

Filterets evne til å holde tilbake de minste partiklene er avgjørende for hvor godt systemet beskytter luften i verkstedet.

Hva betyr filtreringsgrad?

Filtreringsgrad beskriver hvor små partikler et filter er konstruert for å fange opp.

Du vil ofte se verdier oppgitt i mikrometer (µm).

For eksempel:

Filtreringsgrad	Typisk bruksområde
30 µm	Grove spon og grovt støv
10 µm	Grovt trestøv
5 µm	Finere trestøv
1 µm og lavere	Svært fine støvpartikler

Jo lavere tallet er, desto mindre partikler kan filteret holde tilbake.

Men dette er bare en del av historien.

Nominell og absolutt filtrering

Når du sammenligner filterspesifikasjoner, kan du møte begrepene nominell og absolutt filtrering.

Dette skaper ofte forvirring.

Nominell filtrering

En nominell verdi er en veiledende angivelse av hvilke partikkelstørrelser filteret er beregnet for.

Det betyr ikke nødvendigvis at alle partikler av denne størrelsen blir fanget opp.

Absolutt filtrering

En absolutt verdi angir at filteret oppfyller en bestemt filtreringsgrad med svært høy effektivitet under definerte testforhold.

Derfor er det viktig å vite hvordan filtreringsgraden er oppgitt – ikke bare hvilket tall som står i spesifikasjonen.

CamVac Faktaboks

Ikke sammenlign filtre kun ut fra ett tall.

Se etter dokumentasjon som beskriver hvordan filteret er testet og hvilken filtreringseffektivitet det har ved ulike partikkelstørrelser.

Hva skjer når filteret blir tett?

Et filter samler gradvis opp støv.

Det er akkurat det det skal gjøre.

Men etter hvert øker motstanden i filteret.

Da må støvavsuget arbeide hardere for å trekke luft gjennom systemet.

Resultatet kan bli:

redusert luftgjennomstrømning
lavere sugekraft
høyere belastning på motoren
dårligere støvoppsamling

Regelmessig rengjøring og vedlikehold er derfor en viktig del av et effektivt støvavsug.

Er større filter alltid bedre?

Ikke nødvendigvis.

Et større filter har ofte større filterflate, noe som kan gi lavere luftmotstand og lengre intervaller mellom rengjøring.

Men filtermaterialet og konstruksjonen har minst like stor betydning.

Et godt konstruert filter kan derfor gi svært høy ytelse selv om det ikke er størst.

Hvilken filterløsning bør du velge?

Det avhenger av hvordan verkstedet brukes.

Arbeider du hovedsakelig med:

sliping
MDF
finer
CNC
håndoverfres

bør filtrering av de fineste partiklene ha høy prioritet.

Arbeider du mest med:

tykkelseshøvling
avretting
grov saging

vil transport av store sponmengder være en viktig del av vurderingen, samtidig som god filtrering fortsatt er nødvendig for å redusere svevestøv.

CamVac Faktaboks

Et effektivt støvavsug handler om balansen mellom luftmengde, statisk trykk og filtrering.

Ingen av disse faktorene kan vurderes isolert.

Dette bør du huske

✔ Filteret er en av de viktigste komponentene i et støvavsug.

✔ Lavere mikronverdi betyr at filteret kan holde tilbake mindre partikler.

✔ Se etter dokumentert filtrering – ikke bare markedsføring.

✔ Et tett filter reduserer ytelsen.

✔ Regelmessig vedlikehold gir bedre støvoppsamling og lengre levetid.

Vanlige spørsmål

Er et HEPA-filter alltid den beste løsningen?

HEPA-filtre har svært høy filtreringsevne, men om de er den beste løsningen avhenger av hvordan støvavsuget er konstruert og hva det skal brukes til. Hele systemet må vurderes samlet.

Hvor ofte bør filteret rengjøres?

Det varierer med bruk, type materiale og filterkonstruksjon. Følg alltid produsentens anbefalinger, og rengjør filteret når du merker redusert luftstrøm eller sugekraft.

Kan et tett filter skade støvavsuget?

Et filter som er kraftig tilstoppet kan redusere ytelsen og øke belastningen på motoren. Regelmessig vedlikehold bidrar til stabil drift og lengre levetid.
