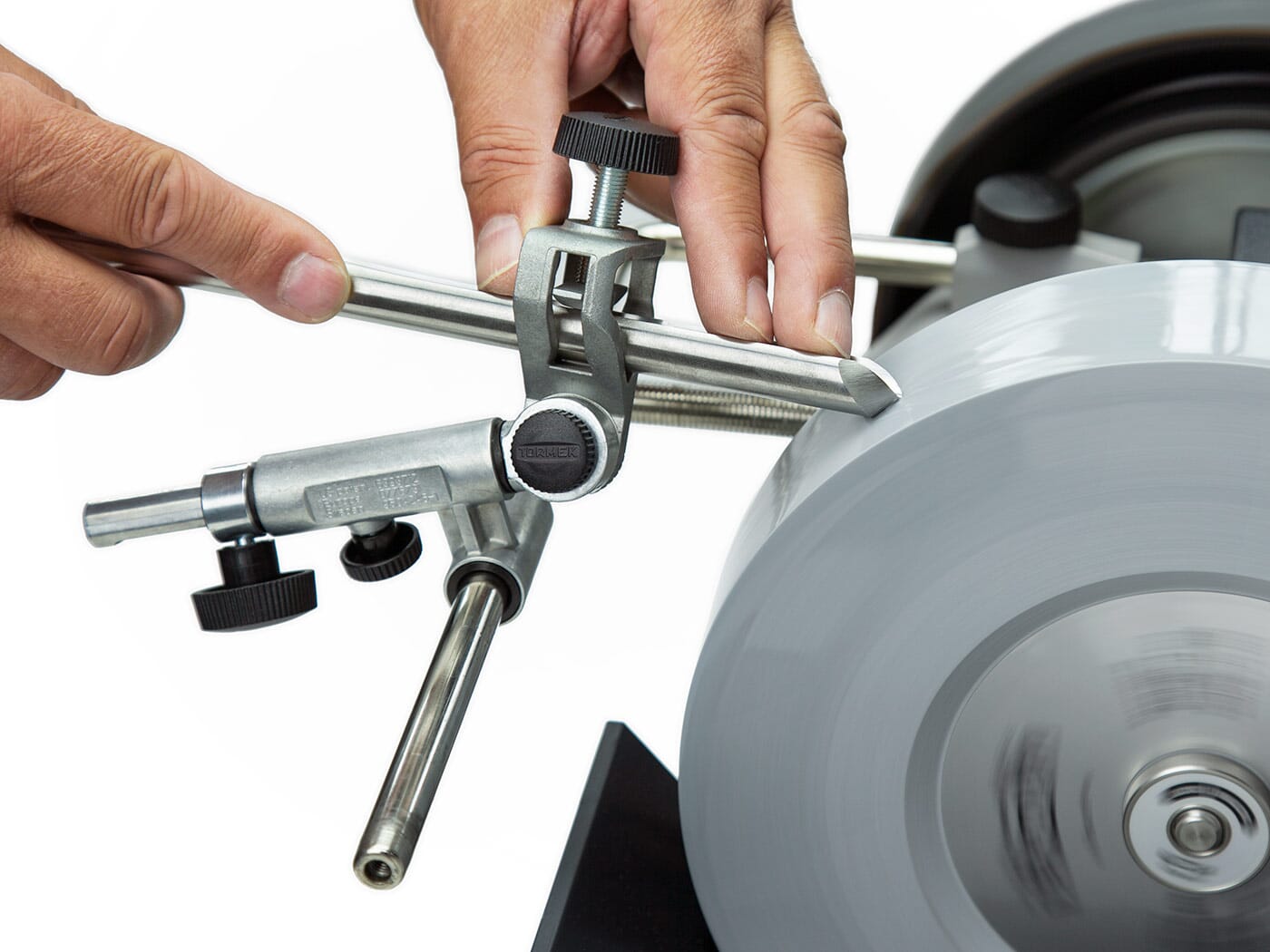

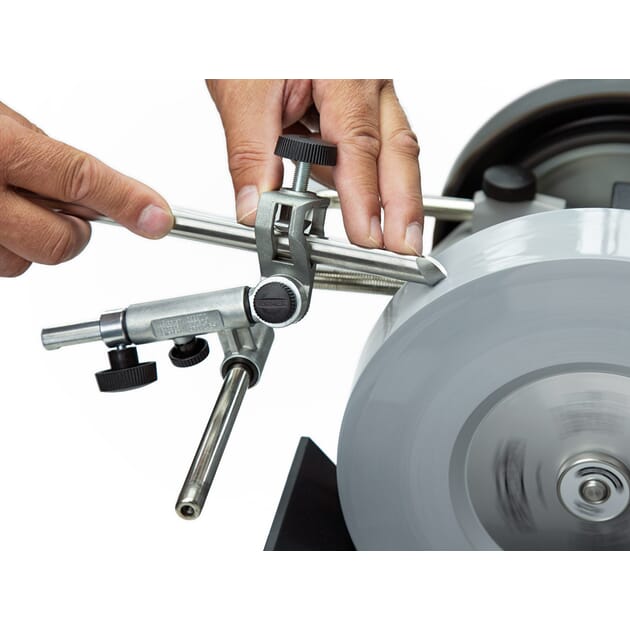

Å slipe en tilbakesvept "negldesign" (fingernail grind) på en bolleskulp på frihånd er ekstremt utfordrende og fører ofte til asymmetriske fasetter og unødvendig materialslipeavvik. SVD-186 R kontrollerer jigginnstillingen, verktøyutstikket og avstanden til slipeskiven mekanisk.

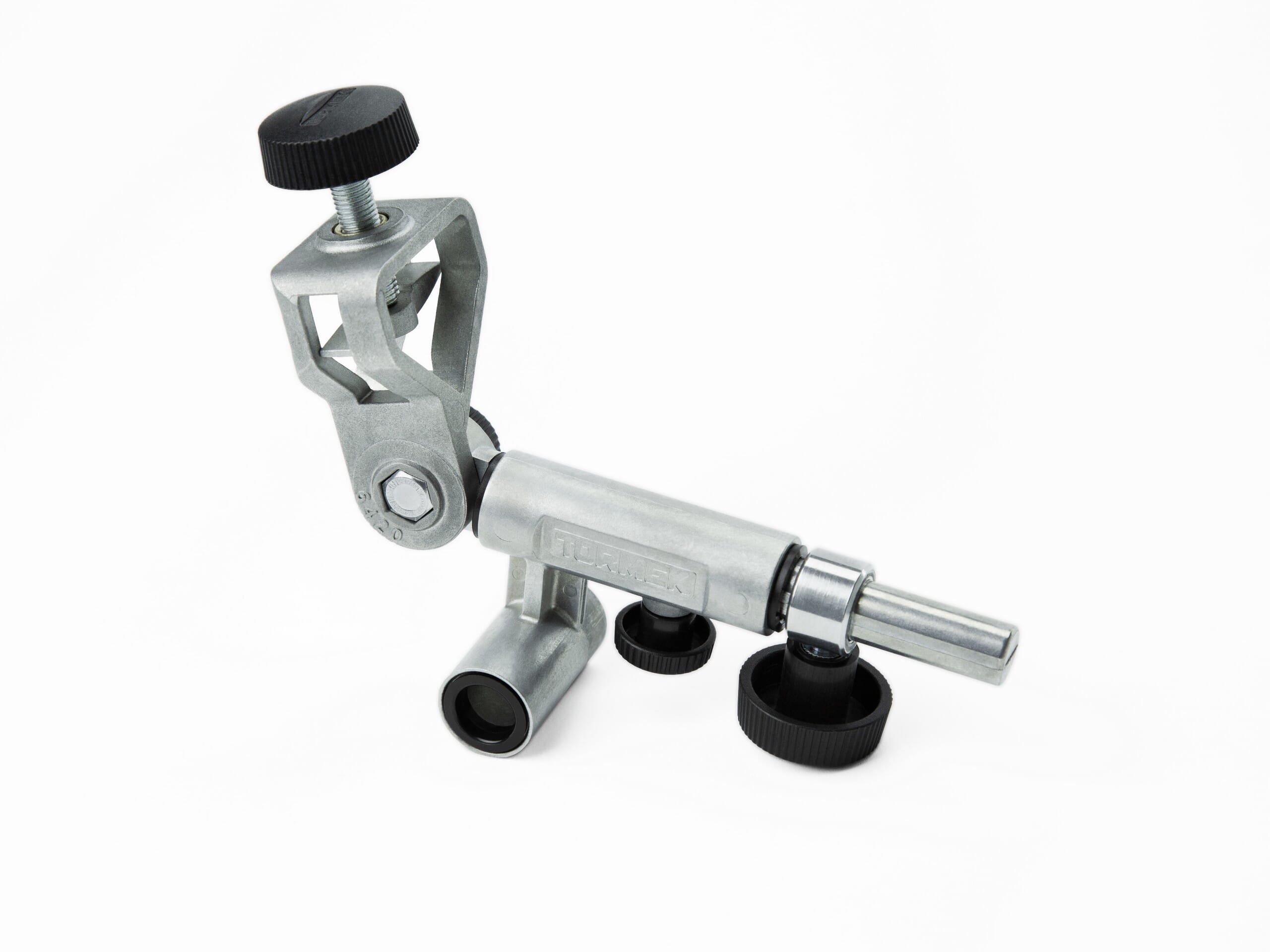

Denne "R"-utgaven har en nydesignet, integrert låseskrue som lar deg sperre jiggens rotasjonsbevegelse. Dette er en uvurderlig oppgradering for treskjærere, da det gir fullstendig stabilitet og rette, flate fasetter på komplekse verktøy som geitføtter (V-verktøy) og fiolinbyggerkniver. Med økt kapasitet for verktøybredder opptil 36 mm, håndterer den også kraftige dreiejern og skraperrør uten problemer.
Tekniske Høydepunkter og Fordeler
-
Eksakt repeterbarhet: Kombinert med innstillingslæren TTS-100 kan du gjenskape eksisterende slipeprofiler på sekunder, noe som minimerer tidsbruk og stålslitasje.
-
Rotasjonslås (R-funksjon): Låseskruen fikserer jiggens vridning for maksimal kontroll ved sliping av flate fasetter og V-profiler.
-
Kapasitet opptil 36 mm: Utvidet verktøyholder som håndterer betydelig bredere jern enn forgjengerne.
-

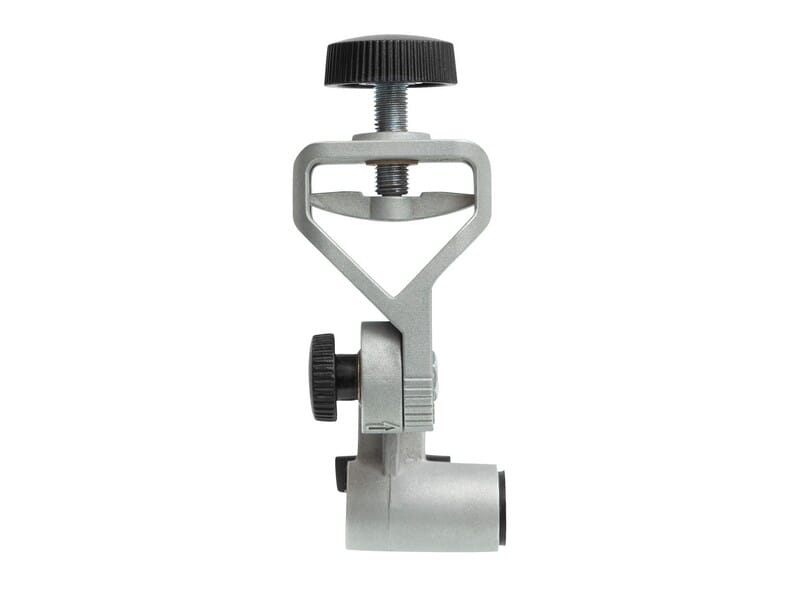

Buet trykkplate: Sikrer en sentrert, kraftig og stabil fastspenning av jernets runde skaft i holderen.
-

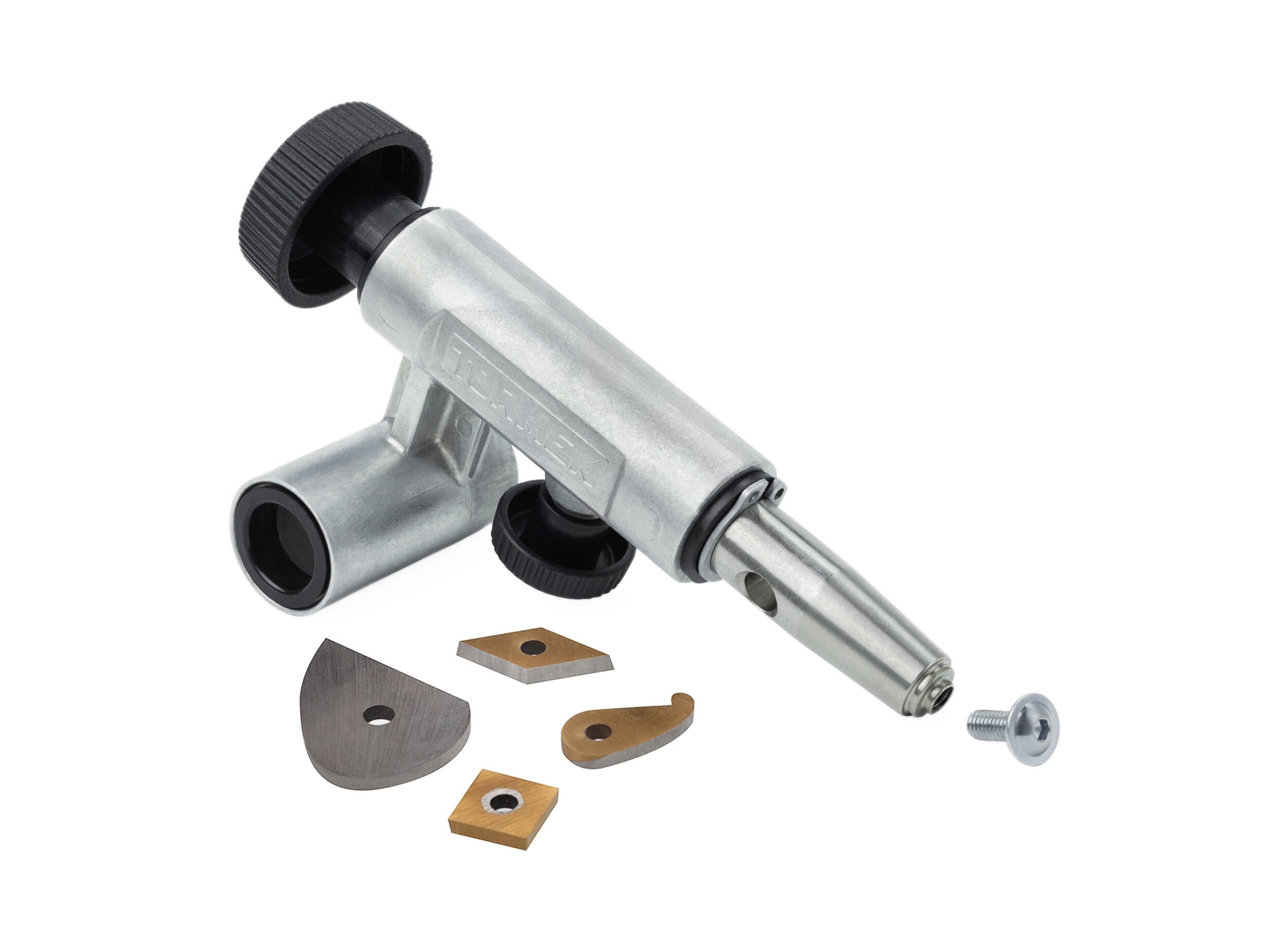

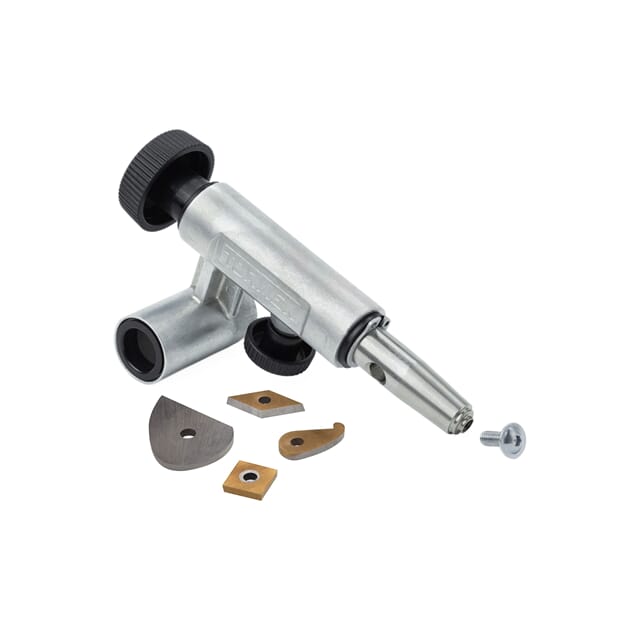

Egen aksel for dreieskraper: Det medfølgende spesialspindelen tillater kontrollert sliping av utskiftbare hardmetallskjær og mindre skrapeplater (5 mm til 8 mm monteringshull).
Kompatibilitet og Systemintegrasjon
Tormek SVD-186 R fungerer sømløst på tvers av Tormeks maskinpark og kan også integreres mot tradisjonelle benkslipere.
Passer til følgende modeller:
-
Tormek T-8 (inkludert T-8 Custom, Black og originale eldre T-7 modeller)
-
Tormek T-4 og T-3 (Nedre hylse er optimert for kortere universalstøtter)
-
Universell: Passer alle våtslipere med standard 12 mm universalstøtte (f.eks. Record Power WG250).
Anbefalt tilbehør for maksimal utnyttelse:
-
TTS-100 Innstillingslære for dreiejern: Det absolutte nøkkelverktøyet for å sette nøyaktig utstikk og jiggavstand.
-
BGM-100 Monteringssett for benksliper: Tillater bruk av SVD-186 R på en standard tørrslipeskive. Ideelt for rask grovforming (omprofilering) av nye jern før finslipingen tas på Tormek-maskinen.
-
PL-01 Profiletikker: For notering av jiggens eksakte tallkoder (0–6) som festes direkte på verktøyskaftet for umiddelbar gjenkjenning neste gang.
Tekniske spesifikasjoner
| Parameter |
Spesifikasjon |
| Maksimal verktøybredde |
36 mm |
| Kompatible skrapeskjær |
Monteringshull Ø 5 mm, 6 mm, 8 mm |
| Jigginnstillinger (Klikkskala) |
0 til 6 (Tillater variable sidefasetter/vinger) |
| Egenvekt (Fraktvekt) |
Ca. 0,51 kg |
| Materiale |
Presstøpt sink, rustfritt stål, kompositthåndtak |
| Inkludert i esken |
SVD-186 R jigg, skrapeaksel, PL-01 etiketter, PP-10 profilpenn |
Vanlig stilte spørsmål
Hva er forskjellen mellom SVD-186 og den eldre SVD-185?
SVD-186 (og den oppdaterte R-modellen) har økt kapasitet fra 21 mm til 36 mm verktøybredde. Den har i tillegg fått en mer presis klikkinnstilling for vinkel, en forbedret trykkplate, samt kortere hylse som gjør at den passer bedre på kompakte maskiner som Tormek T-4.
Hva gjør "R"-funksjonen på SVD-186 R?

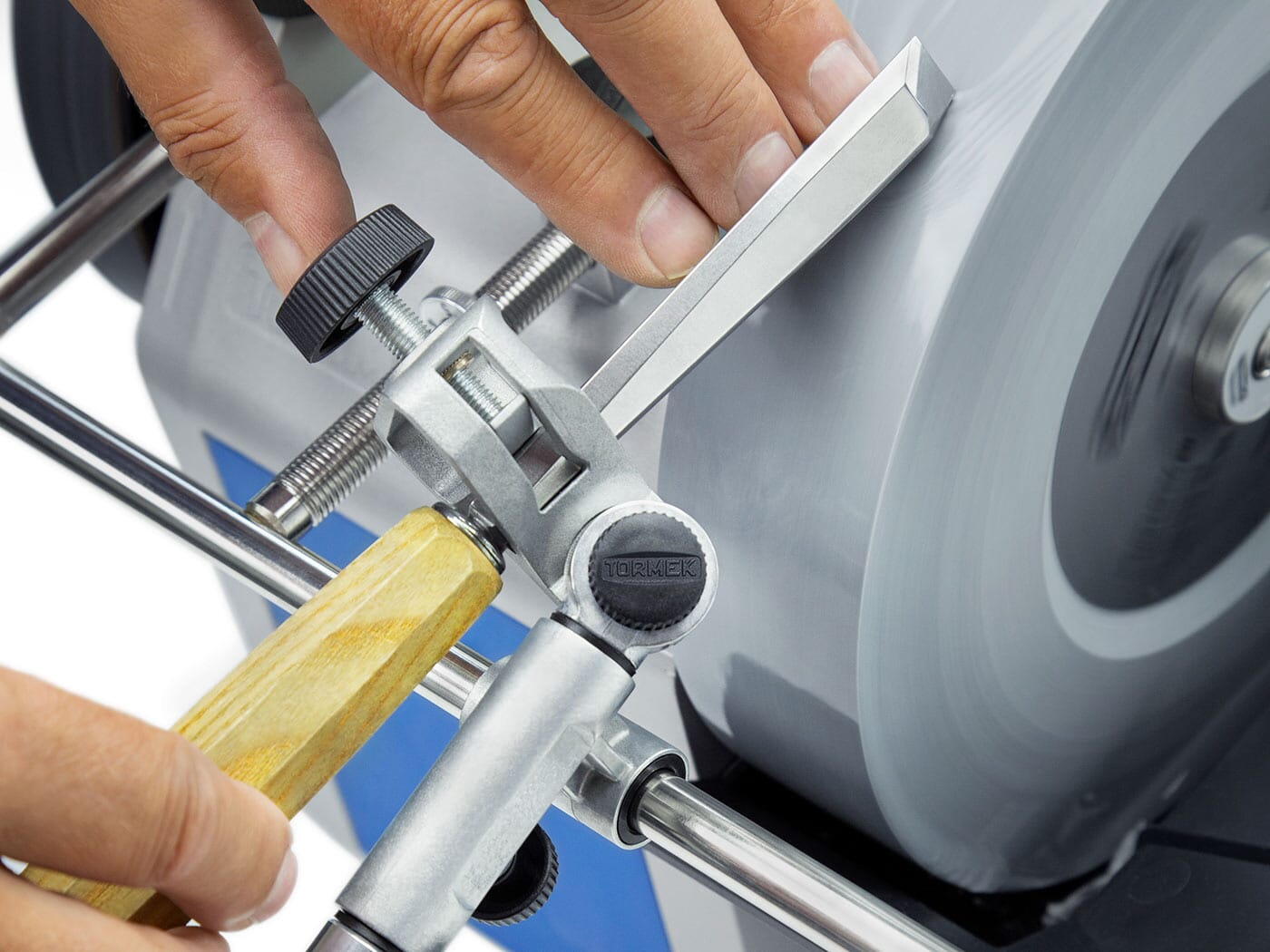

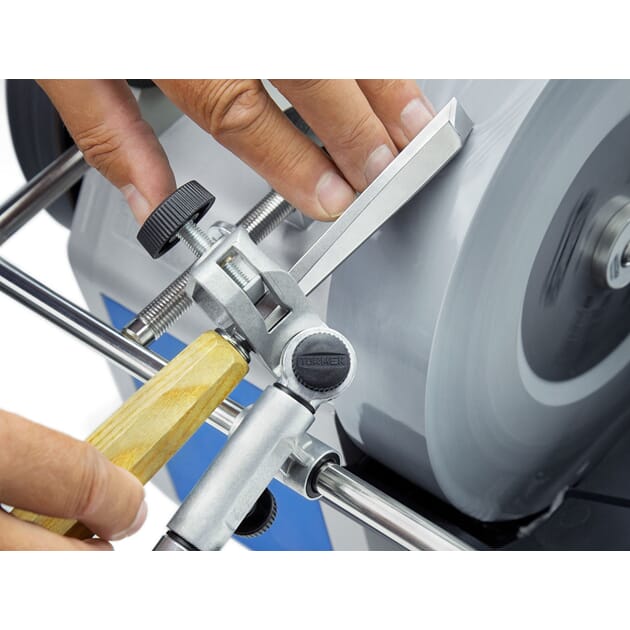

"R" står for rotasjonslås. Den nye låseskruen gjør det mulig å sperre den sideveis vridningen fullstendig. Dette gjør det betydelig enklere å få en snorrett, flat slipefase på treskjæringsverktøy som geitføtter, bøyde huggjern eller fiolinbyggerkniver.
Må jeg ha TTS-100 innstillingslære for å bruke denne jiggen?
SVD-186 R kan brukes alene ved å fargelegge eggen med en tusj for å finne vinkelen, men for å oppnå ekte, lynrask repeterbarhet (hvor du gjenskaper profilen på under 30 sekunder) er Tormek TTS-100 et essensielt og høyst anbefalt verktøy.
Kan jeg bruke denne jiggen på min gamle Tormek T-7 eller Supergrind?
Ja, SVD-186 R er fullstendig kompatibel med alle eldre Tormek-maskiner så lenge de er utstyrt med den standardiserte 12 mm universalstøtten.
