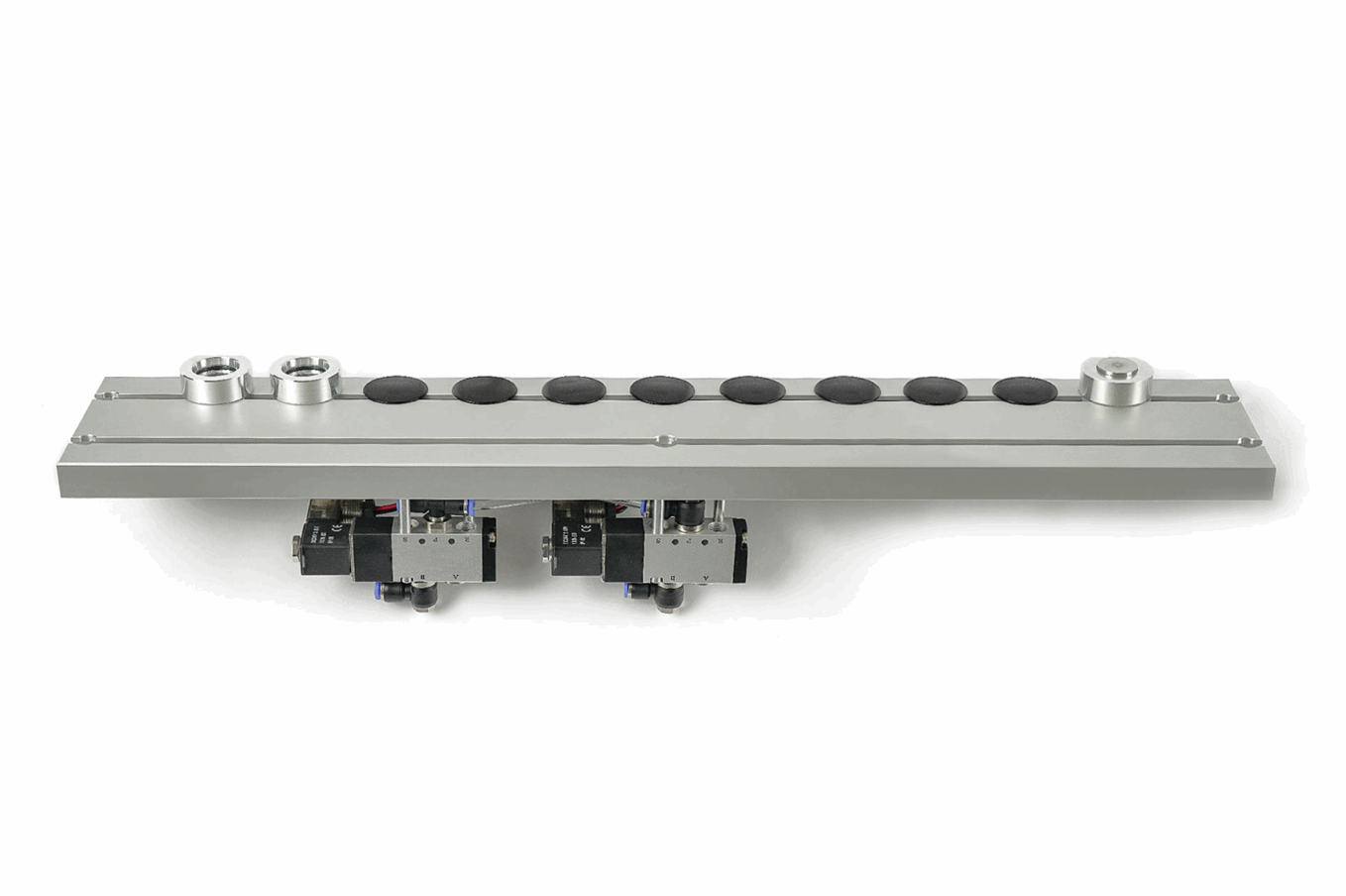

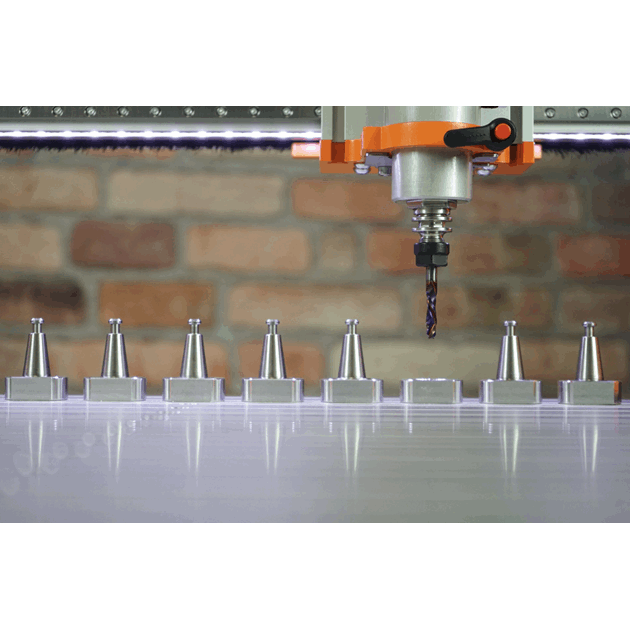

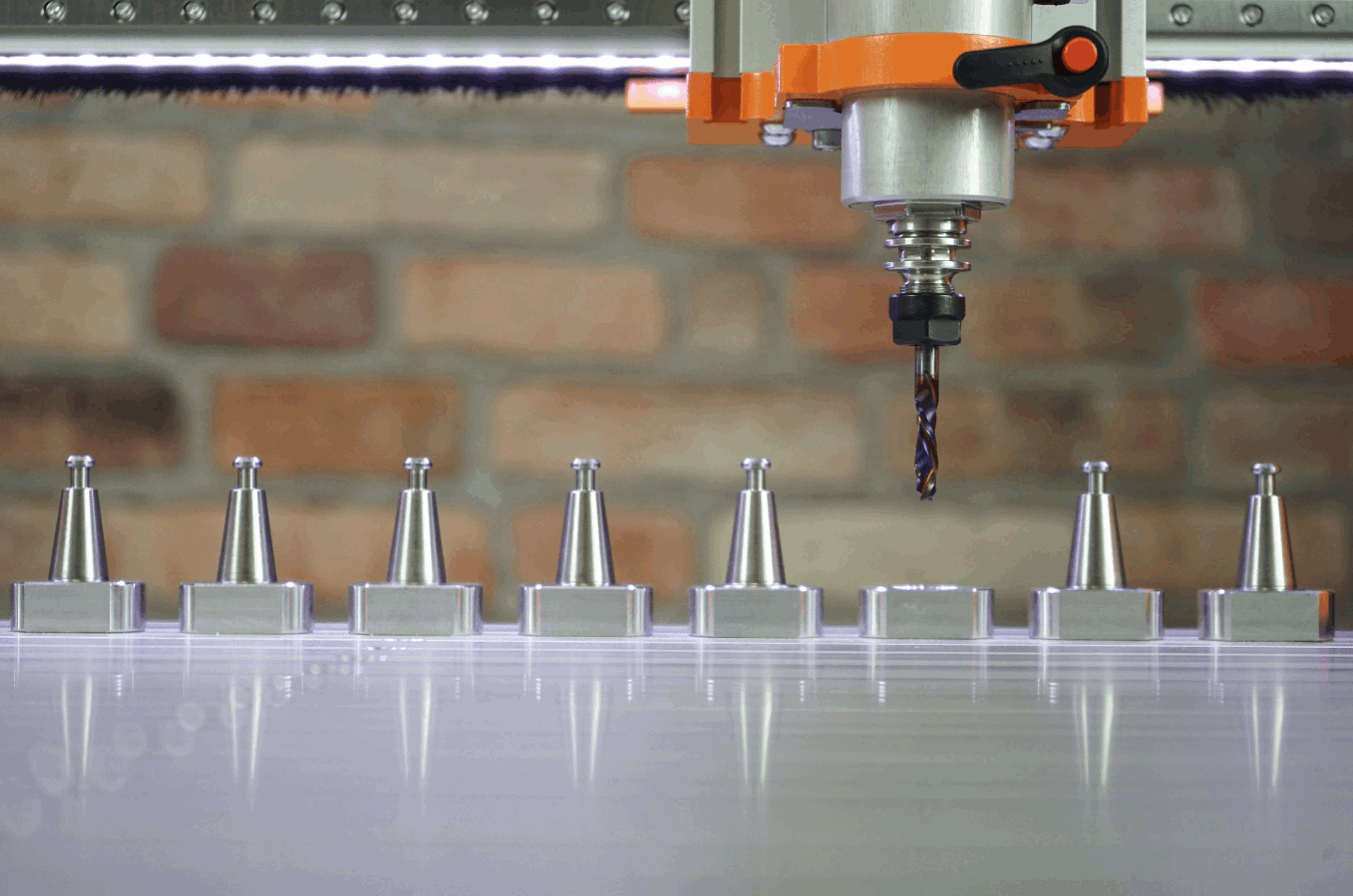

Magasinet har plass til opptil 10 verktøyholdere, slik at du kan ha flere fresestål klare for automatisk verktøyskift uten manuell inngripen. To SK15-låseringer er ferdig montert, og magasinet kan enkelt utvides med flere låseringer eller adapter for SK10-verktøyholdere.
Den integrerte verktøylengdesensoren måler automatisk lengden på hvert verktøy, noe som gir rask og presis oppmåling før maskinering.
Automatisk samspill med avsugsadapteret
Verktøymagasinet er utstyrt med en innovativ pneumatisk løftemekanisme som gjør det mulig å bruke den automatiske verktøyskifteren og avsugsadapteret samtidig.
Når et verktøy skal hentes eller settes tilbake i magasinet, løftes avsugsadapteret automatisk slik at verktøyskiftet kan utføres uhindret.
Etter verktøyskiftet går avsugsadapteret automatisk tilbake til arbeidsposisjon.
Resultatet er:
- mer effektiv maskinering
- bedre støvoppsamling
- helautomatisk arbeidsflyt
Løftehastigheten kan justeres individuelt ved hjelp av den integrerte strupeventilen.
Ved service eller vedlikehold kan avsugsadapteret låses permanent i øvre posisjon.
Enkel montering
Verktøymagasinet leveres delvis ferdig montert og erstatter den bakerste bordplaten på STEPCRAFT M-Series, enten maskinen har MDF-bord eller aluminium T-sporbord.
Ubrukte verktøyplasser kan lukkes med de medfølgende pluggene, som beskytter mot støv og smuss.
Magasinet kobles til maskinens hovedkort og til trykkluft.
For drift kreves en kompressor som leverer 9–10 bar (følger ikke med).
Merk: Kun kompatibelt med automatisk verktøyskifter for MM-1000, KRESS og AMB 1400.
Ved bruk sammen med HF-spindel og automatisk verktøyskifter kreves SK15/SK10-adapter.
Egenskaper
- Plass til opptil 10 verktøyholdere
- Integrert verktøylengdesensor
- Automatisk måling av verktøylengde
- Pneumatisk løftemekanisme for avsugsadapter
- Automatisk samspill mellom avsug og verktøyskifter
- Justerbar løftehastighet
- Lav innbyggingshøyde på ca. 14 mm
- Integreres direkte i maskinbordet
- Passer STEPCRAFT M-Series
Tekniske spesifikasjoner
| Spesifikasjon |
Verdi |
| Antall verktøyplasser |
Opptil 10 |
| Verktøylengdemåling |
Integrert |
| Løftemekanisme |
Pneumatisk |
| Innbyggingshøyde |
Ca. 14 mm |
| Kompatibilitet |
STEPCRAFT M-Series |
| Kompressor |
Min. 9–10 bar |
Leveringsomfang
- Verktøymagasin (delvis ferdig montert)
- Pneumatisk løftemekanisme for avsugsadapter
- Integrert verktøylengdesensor
- 2 stk. SK15-låseringer
- 8 stk. plugger for ubrukte verktøyplasser
